基于机器视觉的车辆B柱车辆铭牌装配正确性检测

技术概述

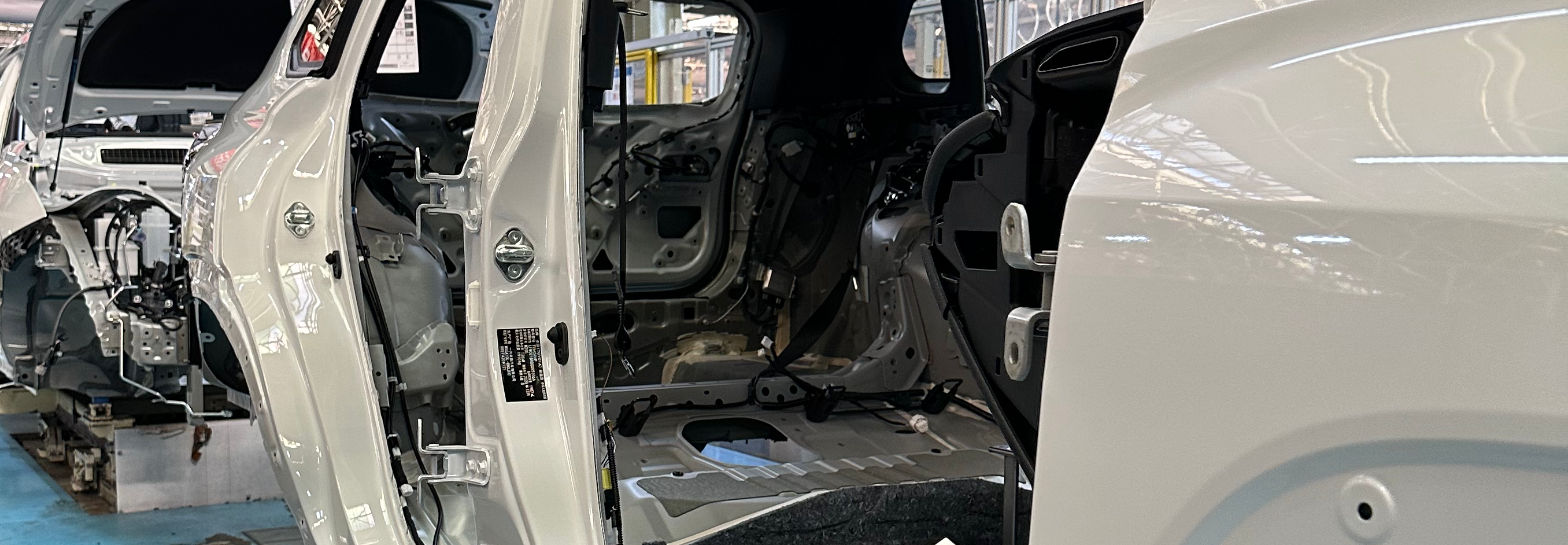

团队开发的基于机器视觉的车辆B柱车辆铭牌（VIN码）装配正确性检测系统，专门用于检测汽车B柱上车辆识别码（VIN）铭牌的装配质量。该系统采用高精度工业相机和深度学习算法，能够自动检测VIN铭牌的位置、角度、完整性以及VIN码的可读性，确保车辆身份标识的准确性和合法性。

车辆识别码（VIN）是汽车的唯一身份标识，其装配质量直接关系到车辆的合法性和可追溯性。在汽车生产过程中，VIN铭牌的装配检测存在以下需求：

传统的VIN铭牌检测方法主要依赖人工目视检查，存在以下挑战：

人工检测难以精确测量铭牌的位置偏差和角度偏差，容易出现误判。

人工检测速度慢，难以满足现代汽车生产线的高节拍需求。

对于细微的铭牌缺陷或位置偏差，人工检测容易遗漏。

不同检测人员的判断标准存在差异，导致检测结果不一致。

人工检测结果难以实现数字化记录和追溯，不利于质量分析。

需要大量的检测人员，人力成本高，且培训周期长。

团队针对VIN铭牌检测的特点，开发了一套专用的算法体系：

采用YOLOv8目标检测算法，实现对B柱区域VIN铭牌的快速、准确定位。算法能够适应不同车型、不同光照条件下的铭牌检测需求。

通过检测VIN铭牌的四个角点，计算铭牌的实际位置和角度，并与标准位置进行比对，评估装配偏差是否符合工艺要求。

集成高精度OCR（光学字符识别）算法，自动识别VIN码内容，并验证其格式和可读性。算法针对金属铭牌表面反光、字符磨损等问题进行了专门优化。

采用卷积神经网络（CNN）检测VIN铭牌的表面缺陷，包括划痕、破损、缺失等。算法能够区分正常磨损和严重缺陷，提高检测的准确性。

对于复杂的B柱结构，系统可采用多相机从不同角度拍摄，通过图像融合技术获取完整的VIN铭牌信息，确保检测的全面性。

位置检测精度可达±0.1mm，角度检测精度可达±0.5°，远高于人工检测水平。

单台车辆检测时间小于0.5秒，满足高速生产线需求。

适应不同车型、不同光照条件，抗干扰能力强。

完全替代人工检测，实现检测过程的自动化和智能化。

检测结果实时存储，支持质量数据分析和追溯。

系统采用标准化接口，易于与现有生产线控制系统集成。

该系统已在汽车生产企业成功应用，取得了显著的效果：
