基于机器视觉的焊接机器人电极帽工艺指标检测
技术概述

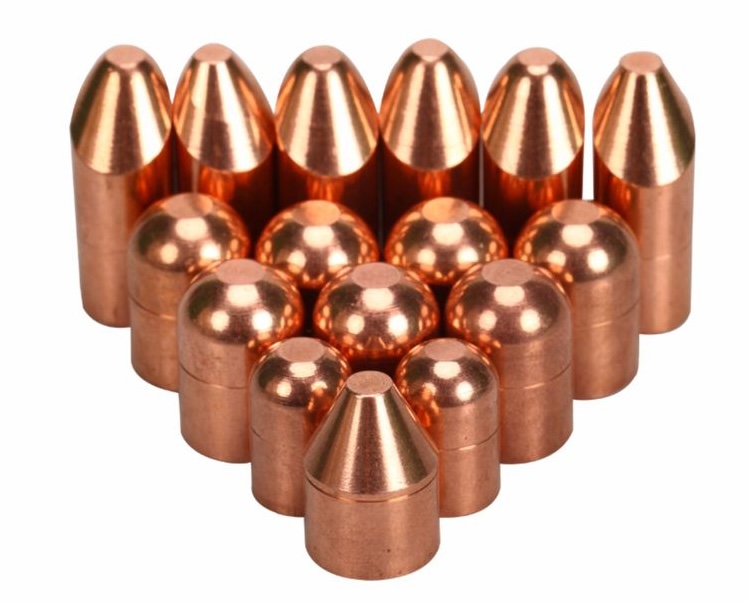

团队开发的基于机器视觉的焊接机器人电极帽工艺指标检测系统，专为机加工工厂的焊接工艺车间设计。该车间生产效率高，采用焊接机器人实现自动化生产。系统通过加装两个高精度工业相机和深度学习算法，对焊接机器人上的关键零件——电极帽进行工艺指标检测，确保修复后的电极帽符合工艺要求，避免因电极帽不合格导致的批量产品质量问题。
场景需求
在机加工工厂的电焊焊接工艺车间，生产效率很高，主要依靠焊接机器人实现自动化生产。电极帽是焊接机器人的关键零件，焊接一段时间后需要进行修复处理。然而，修复后的电极帽质量参差不齐，目前缺乏有效的检测手段，修复后直接投入使用，存在严重的质量隐患：
当修复后的电极帽工艺指标不符合要求时，在高效率的自动化生产线上，会造成批量的产品质量问题，带来巨大的经济损失。因此，迫切需要一种可靠的检测方法，对电极帽的工艺技术指标进行定期检查，确保只有合格的电极帽才能投入使用，避免批量事故的发生。
- 修复质量检测：检测修复后的电极帽是否符合工艺要求
- 实时监测：在线实时监测电极帽的工艺指标，及时发现不合格产品
- 高精度测量：精确测量电极帽的尺寸、形状等关键工艺指标
- 避免批量事故：通过检测确保只有合格电极帽投入使用，防止批量质量问题
- 自动化检测：替代人工检测，提高检测效率和一致性
- 与机器人系统集成：与焊接机器人控制系统无缝集成，实现闭环控制
传统检测的挑战
传统的电极帽检测方法主要依赖人工目视检查和定期更换，存在以下挑战：
1. 检测不及时
人工检测间隔长，无法实时发现电极帽磨损问题，可能导致大量不合格焊缝。
2. 检测精度低
人工检测无法精确测量电极帽的尺寸和磨损程度，更换时机凭经验判断。
3. 检测效率低
人工检测需要停机，影响生产效率，增加生产成本。
4. 检测结果不一致
不同操作人员的判断标准不同，导致检测结果不一致。
5. 数据记录困难
人工检测结果难以实现数字化记录和追溯，不利于工艺优化。
6. 电极帽消耗大
基于经验的定期更换可能导致电极帽过度更换或更换不及时，增加耗材成本。
核心算法
团队针对电极帽检测的特点，开发了一套专用的算法体系：
1. 基于深度学习的电极帽定位与分割
采用U-Net等语义分割算法，实现对电极帽区域的精确分割，排除背景干扰。
2. 基于机器视觉的尺寸测量
结合相机标定技术和亚像素边缘检测算法，实现对电极帽关键尺寸的高精度测量，包括直径、高度、锥度等。
3. 基于特征提取的磨损程度评估
提取电极帽的形状特征、纹理特征等，通过机器学习算法评估磨损程度，并预测剩余使用寿命。
4. 基于深度学习的缺陷检测
采用卷积神经网络（CNN）检测电极帽的表面缺陷，如裂纹、变形、烧损等。
5. 实时图像处理与优化
通过图像增强、去噪等预处理技术，提高图像质量；采用并行计算和GPU加速，实现实时图像处理。
系统优势
检测精度高
尺寸测量精度可达±0.01mm，磨损程度评估准确率超过99%。
检测速度快
单帧图像处理时间小于100ms，满足实时检测需求。
非接触式检测
采用光学检测方式，不影响电极帽的正常使用，无磨损。
自动化程度高
完全替代人工检测，实现无人化生产。
降低成本
优化电极帽更换时机，减少耗材消耗，降低生产成本。
提高焊接质量
及时发现不合格电极帽，确保焊接质量，减少废品率。
应用效果

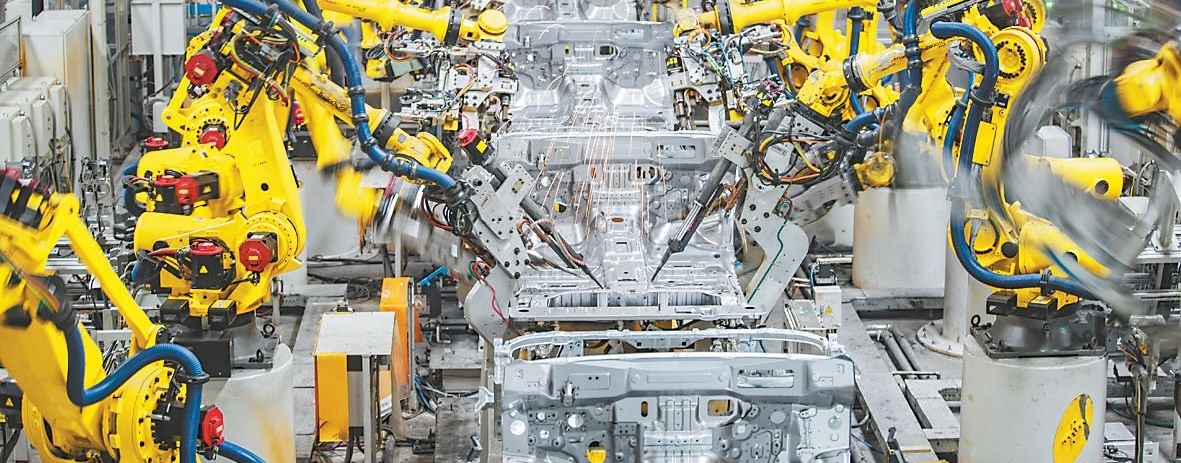

该系统已在汽车制造企业的焊接生产线上成功应用，取得了显著的效果：
- 延长了电极帽使用寿命，降低了耗材成本
- 降低了焊接废品率，提高了产品质量
- 减少了人工检测环节，提高了生产效率
- 实现了电极帽使用数据的数字化管理，支持工艺优化
- 与机器人系统无缝集成，实现了闭环控制
- 降低了操作人员的劳动强度
